TECINFO 2013/2014.: PLACA MÃE.

MC1 - Professor: Nathercio Pedrosa

Principais Componentes de um Microcomputador

Placa-Mãe
Processador
Memória RAM
Disco Rígido
Placa de Vídeo

Placa-Mãe (System Board ou Mother Board)

É o local onde todos os componentes internos do micro são conectados (memória, placa de vídeo, processador...).

Sua principal característica é o CHIPSET em que ela é baseada.

Placa Mãe

É composta de várias camadas de placas chamadas PCB (Placa de Circuito Impresso).

Inclusive a PCB, além dos componentes discretos utilizados (capacitores, resistores, etc) fazem a grande diferença entre a qualidade de uma placa de um fabricante para outra.

PCB

CAPACITORES DE ESTADO SÓLIDO

CAPACITORES ELETROLÍTICOS ESTOURADOS

CAPACITORES ELETROLÍTICOS

Principais Fabricantes

Asus http://www.asus.com

Biostar http://www.biostar.com.tw

ECS http://www.ecs.com.tw

FIC http://www.fic.com.tw

GigaByte http://www.gigabyte.com.tw

Intel http://www.intel.com

MSI http://www.msi.com.tw

PCChips http://www.pcchips.com

Soltek http://www.soltek.com.tw

Soyo http://www.soyo.com

Supermicro http://www.supermicro.com

VIA http://www.viavpsd.com

Philtronics http://www.philtronics.com.br

Considerações Sobre Marcas

É errado dizer a marca de uma placa-mãe

Pela marca do CHIPSET

Pela marca do processador

O Correto é descrever:

Fabricante da placa-mãe (Asus, Soyo, Intel)

Fabricante e modelo do processador (Intel Pentium 4, AMD Athlon 64)

Como descobrir a marca ?

Através de softwares de diagnóstico e identificação de hardware

HWInfo
Astra
AIDA 32
Everest

Alguns Elementos da Placa Mãe

CHIPSETS
Soquetes
Slots de Memória
Circuito Regulador de Voltagem
Barramento Frontal (FSB)
JUMPERS
BIOS, CMOS, Bateria e Cristal

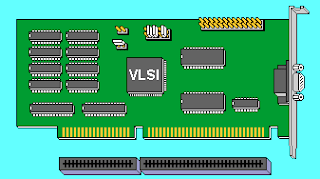

Barramentos de Expansão
Conectores Internos e Externos

CHIPSETS

Conjunto de Circuitos Integrados de apoio ao processador

Subdividido em:

Ponte Norte (Controla a comunicação entre o processador e memória)

Ponte Sul (Controla a comunicação com os dispositivos de entrada e saída - I/O)

Principais Fabricantes de CHIPSET

ALi http://www.ali.com.tw

ATI http://www.ati.com

Intel http://www.intel.com

nVidia http://www.nvidia.com

OPTi http://www.opti-inc.com

SiS http://www.sis.com

ULi http://www.uli.com.tw

Utron http://www.utron.com.tw

VIA http://www.via.com.tw

xPro http://www.pcchips.com

Soquetes

Conector onde é instalado o Processador (CPU)

Lista Completa de Soquetes

Slots de Memória

Conectores onde são instalados os módulos de memória RAM suportados pela placa

Circuito Regulador de Voltagem

Responsável por fornecer voltagens diferentes daquelas fornecidas pela Fonte de Alimentação (0,8 V - 1,2 V – 1,5 V ...)

FSB – Front Side Bus

É o caminho de comunicação do Processador com o chipset da Placa-Mãe, mais especificamente o circuito ponte norte. É mais conhecido em português como "barramento externo".

Por exemplo "FSB de 100 MHz" significa "clock externo de 100 MHz".
